Ethernet 2MHz Mach3 CNC 3 Axis Motion Control Card Resume from Breakpoint for Lathes Mills Routers Lasers Plasma Engraver #SM777

Ethernet 2MHz Mach3 CNC 3 Axis Motion Control Card Resume from Breakpoint for Lathes Mills Routers Lasers Plasma Engraver #SM777
  • Продавецflimmer.com
  • Список ценUS $169.90piece
  • Продажная ценаUS $169.90piece
  • ДоставкаБесплатная доставка
  • Рейтинги4,2 (828)

Oписание продукта

Вышивка Крестом Пакет включено:

  • 1 х 6 осевая плата управления движением
  • 1 х USB кабель
  • 1 х Инструкция
  • 1 х CD (инструкция, Mach3)

Особенности:

  • Полностью поддерживает все версии Mach3, поддерживает Windows 7, 8, 10 (32-бита);
  • Только Поддержка Ethernet-интерфейса, необходимо установить IP-адрес (пожалуйста, читайте стр. 20 по инструкции);
  • ПоддержкаСохранять данныеПри отключении питания, поддержкаРезюме от останова;
  • Поддержка скорости вращения шпинделя;
  • Поддерживает шпинделяШИМСкорость выход управления;

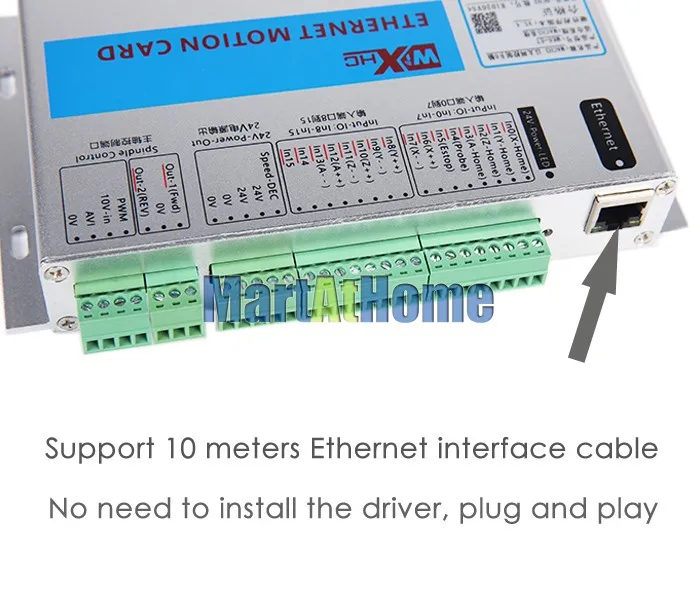

  • Поддержка 10 м Ethernet интерфейсный кабель;
  • Нет необходимости устанавливать драйвер, подключить и играть;

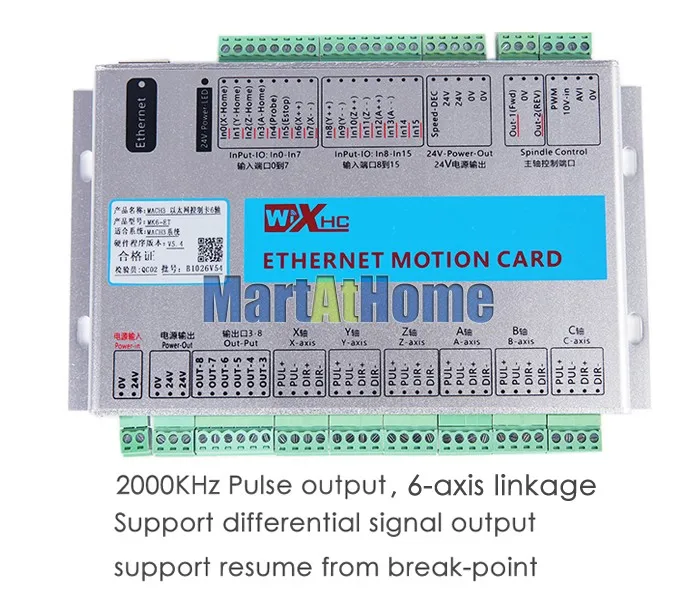

  • Поддерживает6 оси связь;

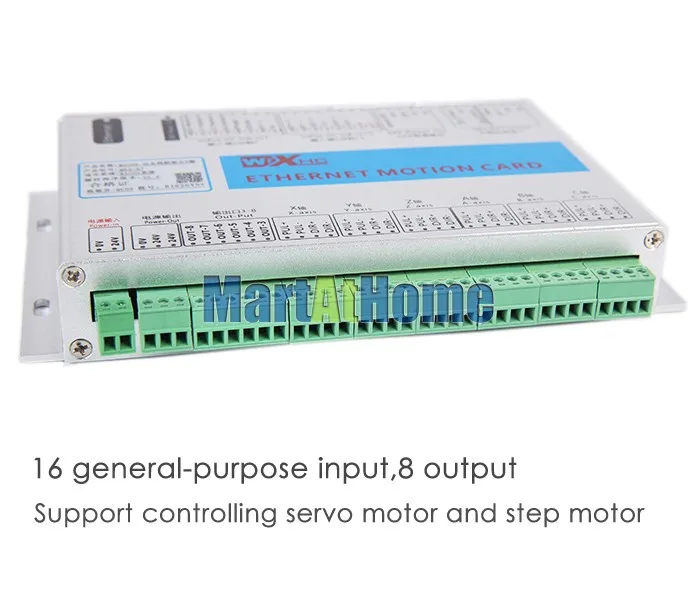

  • Максимальная частота-импульсная частота есть2000 кГц,16 вход общего назначения, 8 выходов;
  • Поддержка дифференциальный сигнал Выход;
  • Функция обратной связи скорости, дисплей скорости вращения шпинделя в режиме реального времени, вся изоляция порта IO, помехи, стабильная производительность;
  • Поддержка управления Сервоприводом и моторным мотором;

Применение:

Эта плата управления движением Mach3 успешно использовалась для контроля следующих типов оборудования:
  1. Станки
  2. Дробилки
  3. Маршрутизаторы
  4. Лазеры
  5. Плазменный
  6. Граверов
  7. Шестерни резки

Электрические характеристики:

sm779-figure1

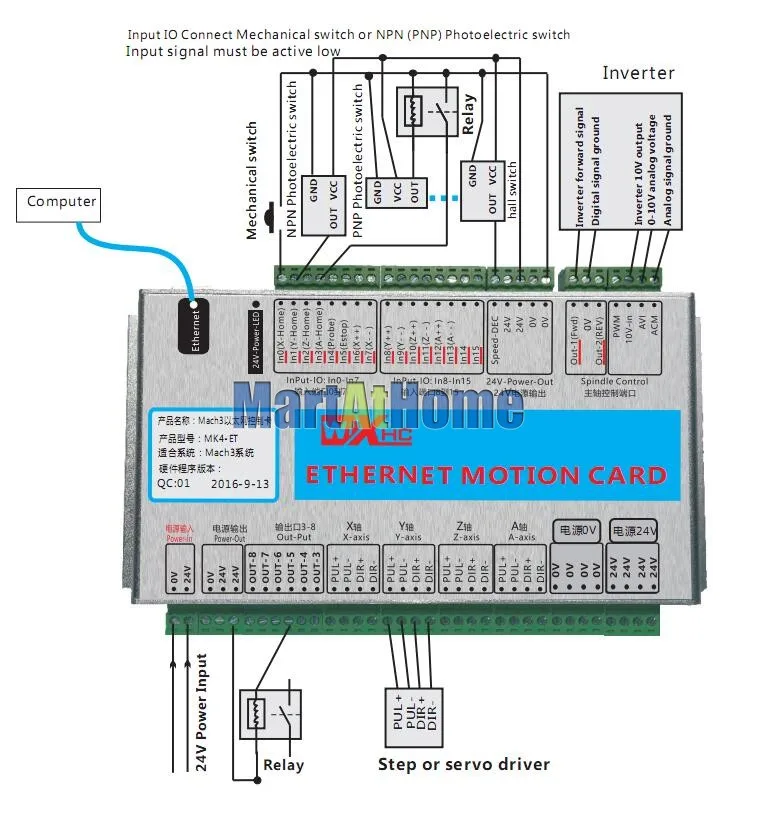

Применение схема подключения:

sm779-figure2

Mk3-et: 3-оси;

Mk4-et: 4-оси;

Mk6-et: 6-ось

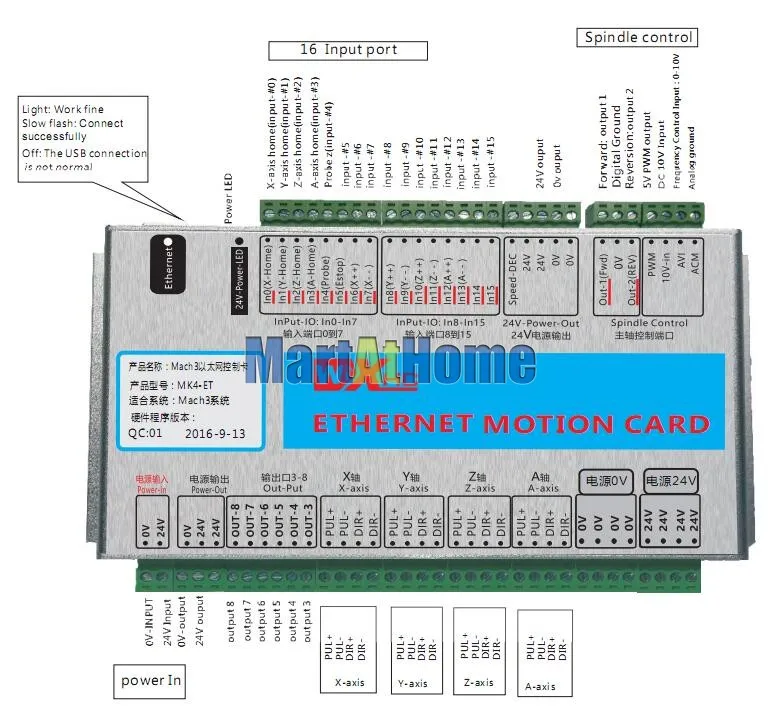

Сигнал Описание:

sm779-figure3

Схема показывает:

Примечание: Если инвертор включен, контрольная карта не работает должным образом из-за помех, вызванных инвертором; Замените инвертор.

sm779-figure4

sm779-3sm779-4sm779-5sm779-6
